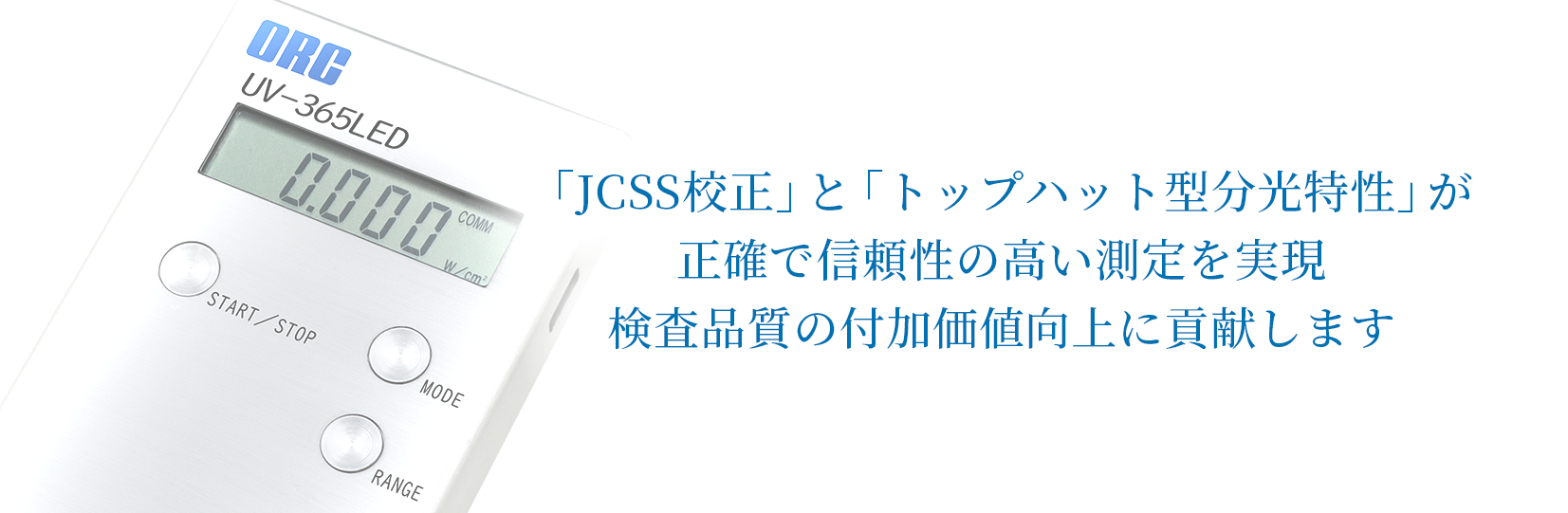

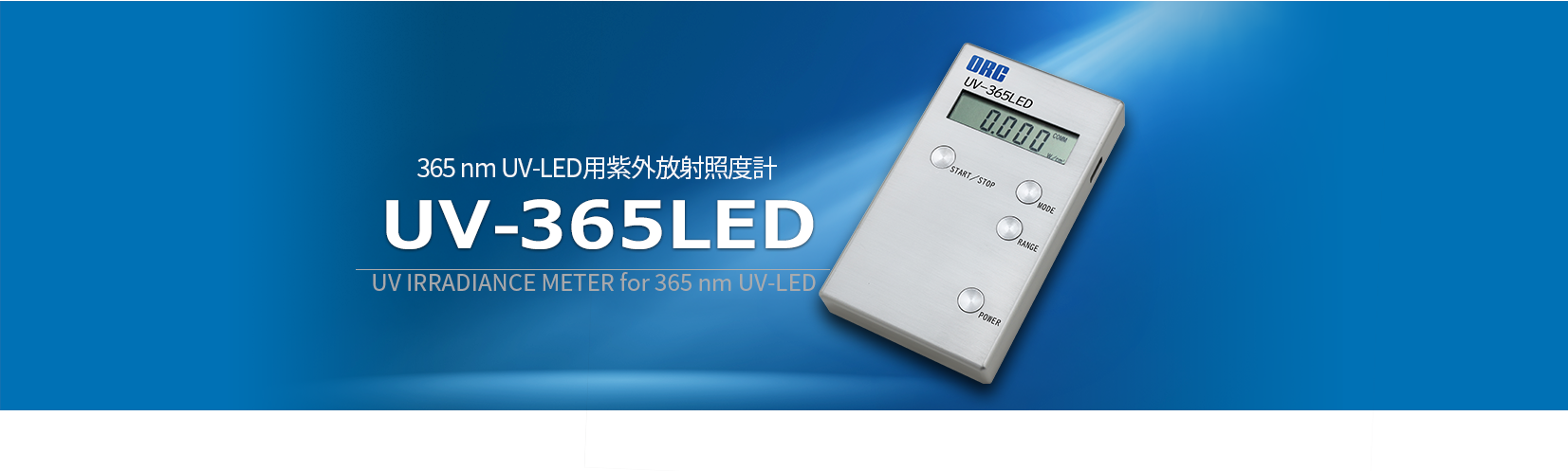

小型・軽量で、受光部と本体が一体になったハンディタイプの計測器です。

365 nm UV-LEDを搭載した装置やUVコンベヤーのいずれにも対応した測定器です。

title 01
  • トップハット型分光特性で器差や誤差を抑制。
  • 出荷時に放射照度のJCSS(国際MRA対応ISO17025)校正を標準実施。
  • 20 W/cm2までの365 nm UV-LEDの放射照度の測定に対応。
  • ロギング機能により放射照度分布の取得が可能。
  • PCとの通信機能を標準搭載。
  • メタルボディで熱に強く堅牢な構造です。

UV計測器・受光器・
分光感度特性

UV measuring instrument・receiver・spectral sensitivity characteristics

校正したのに測定値が一致しない、校正したら結果が変わる等の器差や誤差の原因の多くは「測定器の分光応答度の違 い」と、「光源の発光スペクトルの違い」が複合的に関与することで発生する“異色測光誤差”であると考えられ、一貫性 の無い測定結果は測定器ユーザを困惑させます。
 ベル型分光応答度の測定器はこれまで広く使われてきましたが、波長に対する感度が一定ではなく校正光源とUV-LED の発光スペクトルの違いや、測定器の個体差の影響により大きな異色測光誤差が発生する場合があります。
 トップハット型分光応答度は波長に対する感度がほぼ一定であり、校正光源やUV-LEDの個体差や測定器の個体差の影 響を受け難く異色測光誤差を生じにくい特性です。校正機関と測定環境間での異色測光誤差が生じにくく、高信頼である JCSS校正の結果を反映できます。

uvm03a01
uvm03a02
製品仕様

Specification

型式 UV-365LED
機    能 放射照度(連続またはピーク)、積算光量、ロギング
測定波長範囲 365 nm UV-LED (320 nm から 410 nm)
測定範囲【放射照度】 0.01 mW/cm2 から 20.00 W/cm2
測定範囲【積算光量】 0.001 mJ/cm2 から 19,999 J/cm2
サンプリング周波数 リアルタイム放射照度 0.5 Hz
ピーク放射照度 250 Hz
ロギング100 Hz 10秒間 1,000サンプル
作動周囲温度 0 ℃ から 60 ℃
電    源 単4乾電池2個
外 部 通 信 USB-C
受  光  径 Φ 1 mm
寸    法 W65×D111×H16 mm
重    量 150 g
