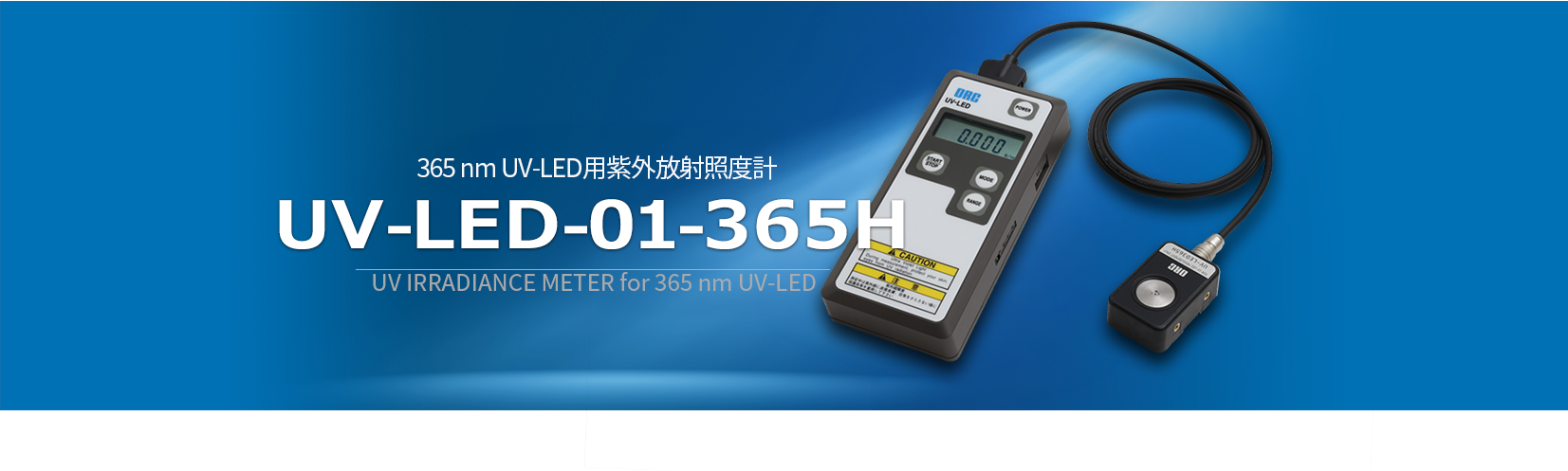

小型・軽量な、ハンディタイプ計測器です。UV-LEDを搭載した装置を製造現場で管理する目的に適しています。 UV-LEDのUV照射量(放射照度照度・積算光量)管理にご使用ください。 |
![]() |
|
UV計測器・受光器・
分光感度特性
UV measuring instrument・receiver・spectral sensitivity characteristics
校正したのに測定値が一致しない、校正したら結果が変わる等の器差や誤差の原因の多くは「測定器の分光応答度の違
い」と、「光源の発光スペクトルの違い」が複合的に関与することで発生する“異色測光誤差”であると考えられ、一貫性
の無い測定結果は測定器ユーザを困惑させます。
ベル型分光応答度の測定器はこれまで広く使われてきましたが、波長に対する感度が一定ではなく校正光源とUV-LED
の発光スペクトルの違いや、測定器の個体差の影響により大きな異色測光誤差が発生する場合があります。

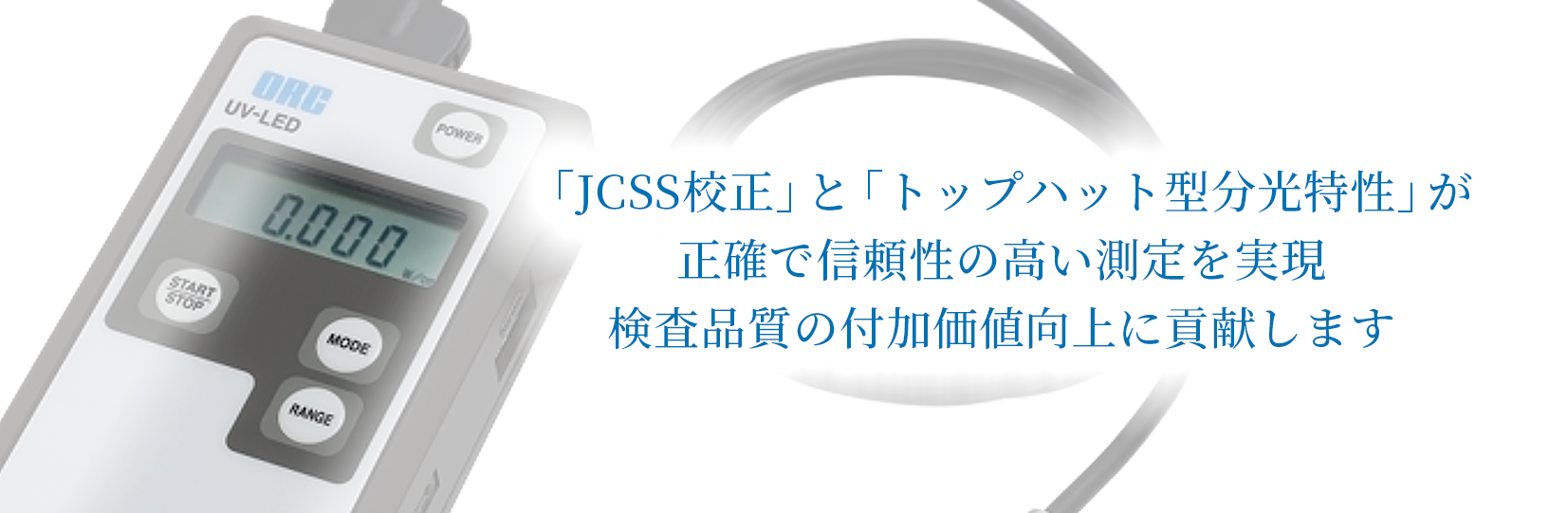

トップハット型分光応答度は波長に対する感度がほぼ一定であり、校正光源やUV-LEDの個体差や測定器の個体差の影
響を受け難く異色測光誤差を生じにくい特性です。校正機関と測定環境間での異色測光誤差が生じにくく、高信頼である
JCSS校正の結果を反映できます。
製品仕様
Specification
| 型式 | UV-LED-01-365H |
|---|---|
| 測定波長範囲 | 320 nm から 410 nm |
| 測定範囲 【 放 射 照 度 】 | 0.1 mW/cm2 から 20.00 W/cm2 |
| 測定範囲 【 積 算 光 量 】 | 0.1 mJ/cm2 から 9,999 J/cm2 |
| 作 動 周 囲 温 度 | 0 ℃ から 60 ℃ |
| 校正不確かさ ( k = 2 ) | 3.3 %(JCSS校正) |
| 電 源 | 単3乾電池2個 または 外部電源5 Vdc |
| 受光器コード長 | 1.5 m |
| コ ン ト ロ ー ル 信 号 | RS-232C |
| 記録計出力 | 出力電圧 2000 mV(フルスケール) |
| 受 光 径 | Φ 1 mm |
| 寸 法 | UV-LED-01) W71×D29×H151 mm UV-LED365H)W35×D18×H55 mm |
| 重 量 | UV-LED-01) 130 g UV-LED365H)60 g |
